GSM модуль для котлов отопления

Контроллеры выполняют функцию управления нагревательными приборами и распределения тепла и электричества в системе. Задачи контроллера – поддержание оптимальных рабочих параметров для обеспечения экономичного и экологически чистого отопления. Комфортный обогрев жилья, это не только поддержание функционирования центральной отопительной котельной, но и поддержка постоянных пользовательских уровней настройки.

Продвинутым моделям контроллеров центрального отопления доступна проверка фидера котла, дополнительных насосов (циркуляционный, насос отопление пола), смесительных клапанов с помощью интернет-сети и GSM модуль для котла. Мощный контроллер содержит сразу несколько датчиков поддержки процесса горения, лямбда-датчик (зонд) для измерения уровня содержания кислорода, измерения наружной температуры, датчик температуры выхлопных газов для ПИД алгоритма (устройства с обратной связью) и нечеткой логикой расширенных функций.

Принцип работы

Модуль GSM взаимодействует с Tech контроллерами коммуникаций RS, осуществляя дистанционное управление с помощью мобильного телефона. Пользователь информируется с помощью SMS оповещения о каждой функции работы котла. Путем отправки соответствующего SMS-сообщения в любое время, владелец получает информацию о текущей истории датчиков. После ввода кода проверки подлинности – применяют удаленное изменение установленной температуры.

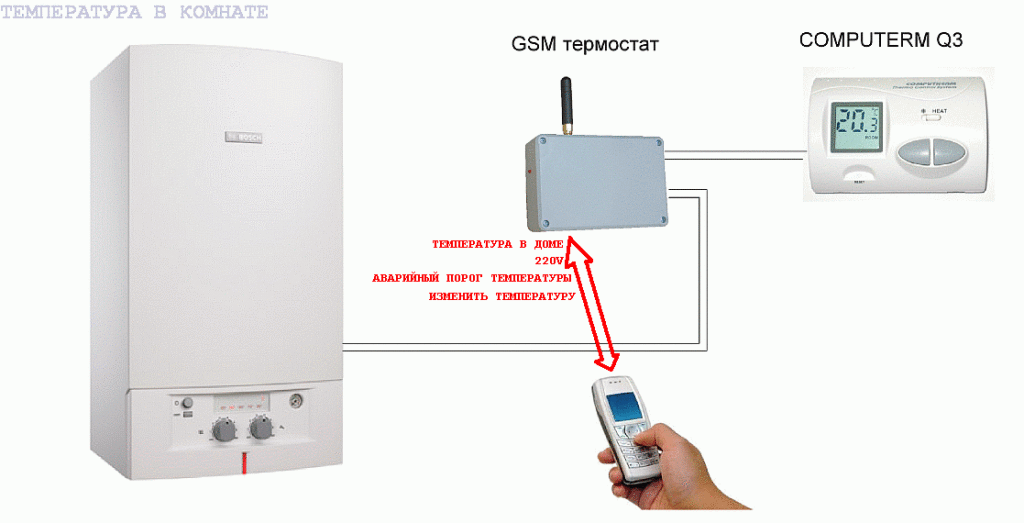

Дистанционное управление отопительных котлов GSM

• Управление нагревом по мобильному телефону простым SMS позволяет контролировать котлы и электроприборы, потребляющие меньше 3500W. Прибор совместим со стандартными европейскими штекерами, предназначен для установки внутри помещений, имеет функция защиты от замерзания. Дистанционное управление нагревом по SMS осуществляется смартфоном последнего поколения.
• Устройство предназначено для работы только с контроллерами, которые поддерживают связь RS.
• Пользователь контроллера получает через GSM-сети короткие текстовые сообщения (SMS) о происходящих изменениях в центральной отопительной системе.
• Отправка SMS в соответствующем формате в любое время суток с информацией о текущем состоянии центральных параметров.
• Модуль GSM для котла защищен кодом авторизации, с помощью которого допустимо дистанционное изменение температуры на обогревателе.
• Во время работы электрических котлов контроллер проследит за скачками напряжения и подаст сигнал тревоги в случае резкого уменьшения мощности.

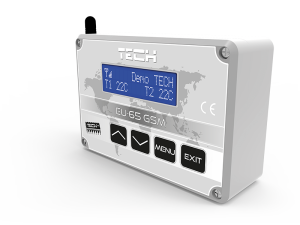

Внешний вид и комплектация

Конструкция оснащена ЖК-дисплеем с подсветкой, извещающим о рабочем состоянии сигнала GSM устройства.

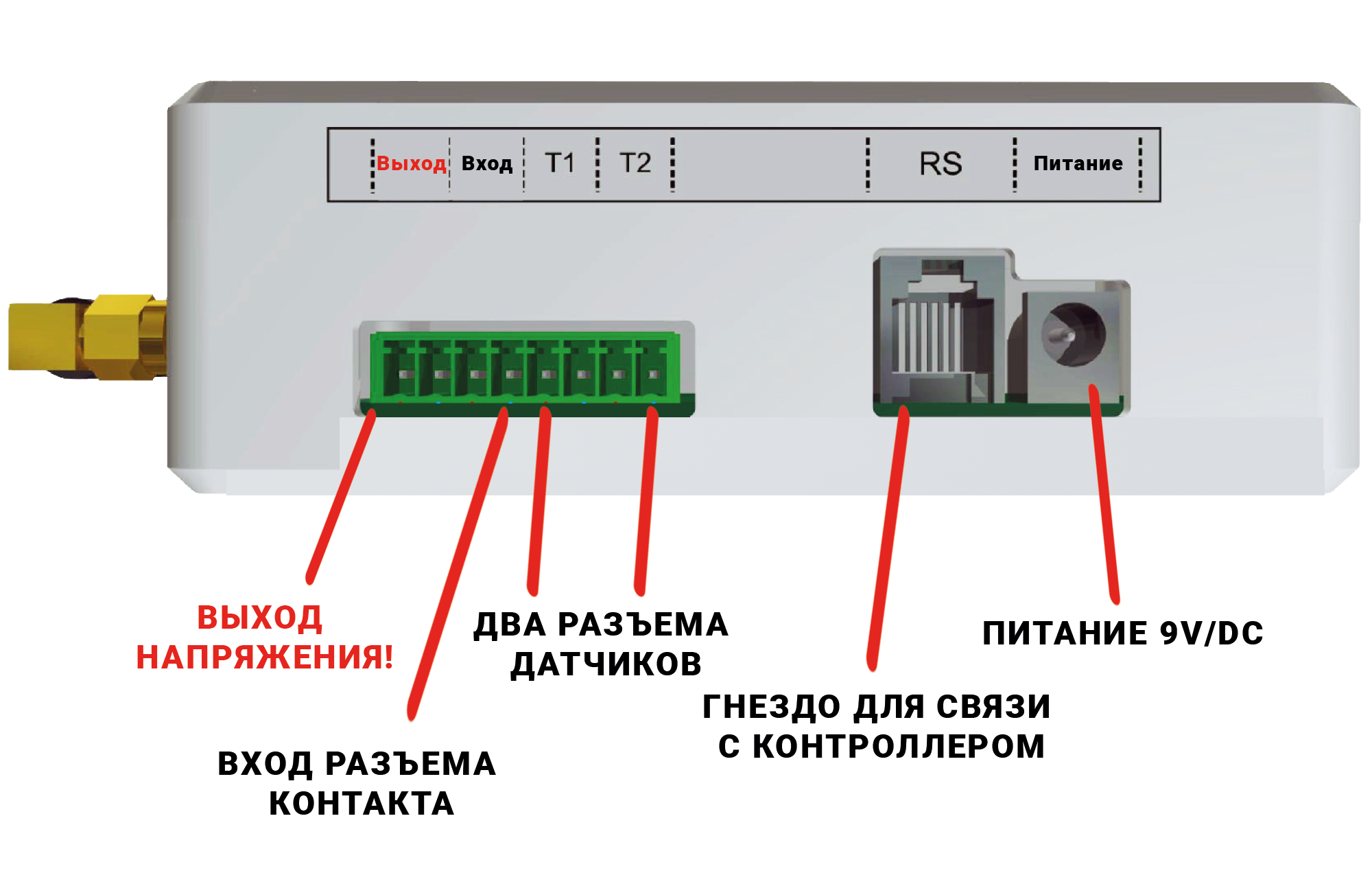

На нижнем блоке расположены по два температурных и контактных входа, работающих независимо, применяющихся в любой конфигурации, например: как сигнализация в котельной, независимо от поступления электричества.

Когда датчик температуры ввода достигает максимума или минимума, модуль автоматически посылает текстовое сообщение с соответствующей информацией.

Функции

• Сотрудничество с контроллерами, поддерживающими связь RS
• Контроль температурных датчиков и сообщений SMS
• SMS сигнализации или входящие уведомления
• Заданное значение температуры предварительного изменения в котле центрального отопления с мобильного телефона по сети мобильной связи GSM
• Защита модуля GSM контроллера котла кодом авторизации

Оборудование

• AC/DC кабель питания
• Два температурных датчика
• RS разветвитель
• Кабель связи RS для подключения к контроллеру котла
• Приемопередатчик GSM сеть антенны

Техническая спецификация

• Монтаж: внутренний, вертикальная стена
• Потребляемая мощность: 240 В
• Выходное напряжение: 240 В, регулируется
  выходной ток: 16A макс
• Максимальная мощность подключения: 3500 Вт
• Связи: 4-х полосный GSM
• Соединение SIM карты: 1 порт/слот: имеет гнездо для вставки стандартной карты
• Настройки/Управление: SMS приложение для Android и IOS
• Управление ON/OFF: SMS, вызов и автоматическое подчинение температуры и графика
• Планирование: Да
• Резервная батарея: конденсатор для предупреждения по SMS в случае сбоя питания. Емкость 2-3 минуты, в зависимости от силы сигнала, необходимой для отправки SMS даже при сбоях электричества
• GSM антенна: Интегрированная
• Безопасность: Ограничение разрешенного перечня первичного пользователя
• Количество пользователей: 5 максимально
• Датчик температуры при условии числа основных точек: максимум 4
• SIM требования к формату: Standard/Mini SIM
• Совместимость с любым оператором мобильной связи
• Располагает автоматическим режимом работы путем приведения в действие температуры, позволяя контролировать некоторые приборы нагрева или охлаждения. Программирование задается в определенных диапазонах температур.
• Имеет оперативный вызов экономии, изменит штепсель ON/OFF после приема вызова от авторизованного пользователя.
• Автоматически синхронизирует время

Цели:

• обеспечить дистанционное управление отопительной системы и электричества
• запланированный переход к малой мощности режима работы, с тем, чтобы удаленно экономить топливо
• контроль температуры в доме с помощью мобильного телефона
• управление мощностью питания.

Выбор модели зависит от площади помещений, типа котла и числа подсоединяемых датчиков.

Пример установки

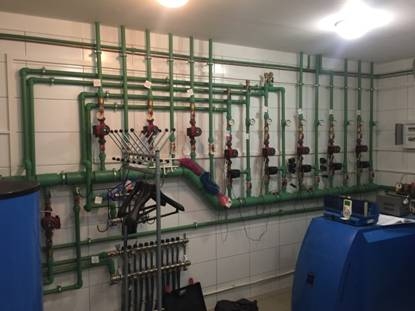

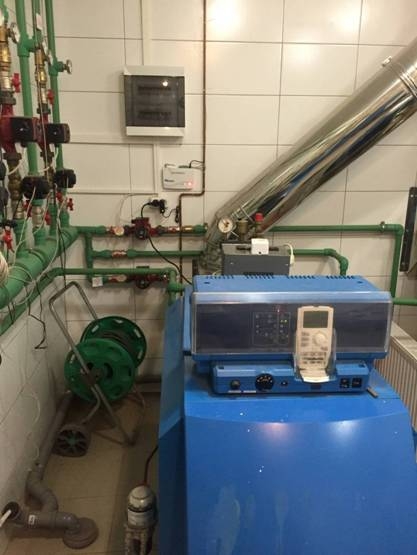

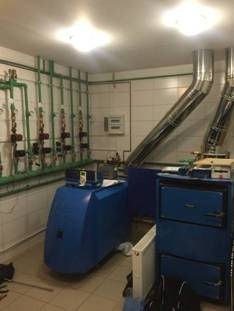

Котел Buderus Logano G225 установлен с системой управления Logamatic 4211, в том числе модуль котла ЗМ 422. Котельная имеет дополнительный котел на твердое топливо для резервного копирования системы.

Отопление и горячее водоснабжение работают в автоматическом режиме, но так как нет возможности контролировать температуру в доме удаленно – расход электроэнергии и топлива большой. В связи с этим клиент решил установить систему котла дистанционного управления:

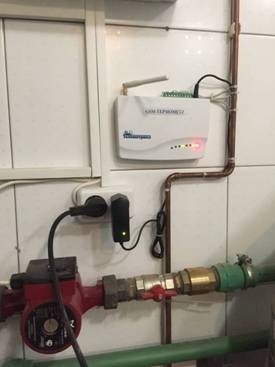

1. Выбираем место в котельной для установки GSM-термометра, проводим монтаж на стене и подключение к источнику питания.
2. Отключаем котел

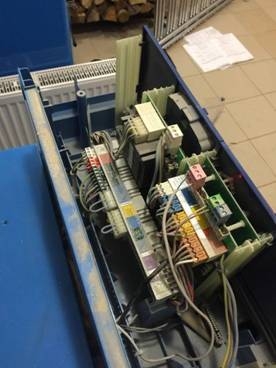

3. Проводим демонтаж крышки системы управления котлом

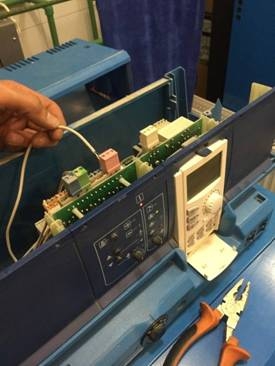

1. Соединяем нормально замкнутые контакты реле выхода GSM модуля для котла к клеммам WF1-3 модуля ZM 442
2. На блоке управления котла в настройках отопительного контура уровня обслуживания, отрегулировать цепь постоянной температуры нагрева (скажем, 65 ° C). В ночь настройки режима установить – «отключено». В сервисном меню, введите режим работы контакта WF, как 1-3, то есть, включить внешний запрос переключателя в режим дня.
3. Используя эту схему, ведем от ZM 442 соединительные клеммы, подключенные к замкнутому контакту реле устройства – когда мощность GSM-термометра выключена или когда он неисправен, релейный контакт замкнут, ГВС работает при температуре, установленной на ZM 442.
4. В нормальном режиме работы, схема модуля переключается по команде от GSM. В этом случае нагревательный контур и контур ГВС управляются одним ЗМ 442 модулем, а когда нагрев выключен, подогрев тоже отключен в системе горячего водоснабжения.
5. Учитывая, что система управления Logamatic 4211 имеет модульную конструкцию, дополнительная конструкция FM442, отвечающая за контур ГВС, может быть добавлен к системе. В этом случае, ЗМ 442 будет контролировать не только отопительный контур. Это означает, что горячая вода будет подаваться все время.
6. В существующей конфигурации системы дистанционного управления, возможно подключение циркуляционного насоса отопительного контура через реле контакта GSM модуля. В данном случае цель состояла в том, чтобы перевести всю систему в рабочий режим низкого энергопотребления на период, когда жители отсутствуют в доме и восстановить нормальный режим до того, как домовладельцы прибывают.
7. Сборка завершена. Система готова к настройке.
8. Установите SIM- карту в контроллер, отключив пин-код.

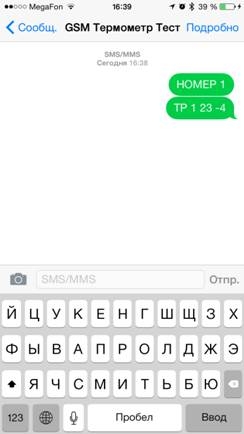

9. Далее – настроить GSM термометр: в будни + 7 ° C, перед праздниками и выходными, когда планируется посетить дом, установка теплового контроля изменяется с телефона пользователя с помощью IOS или Android APP формы Telemetrica до + 23.
