Электродный котел представляет собой прибор, в котором процесс нагрева вода нагревается с помощью электроэнергии и движения ионов. Эффективность и температура нагрева во многом зависят от технологических особенностей теплоносителя. Использование ионов для нагрева воды позволяет котлу сэкономить до 50% электрической энергии в сравнении с другими агрегатами.

Схема устройства электродного котла
Схема устройства электродного котла

Все электродные котлы состоят из металлической трубы с изолирующим покрытием. К ней присоединены трубки для движения воды и электродный блок. Все это тщательно изолировано и заземлено.

Вода является проводником, поэтому в ней должна содержаться соль. Данный уровень соли варьируется у разных производителей котлов. При подключении аппарата вы должны помнить о безопасности. Его нельзя подключать с помощью УЗО. Также нужно своевременно спускать воздух из системы, так как во время работы выделяется небольшое количество электролизного газа.

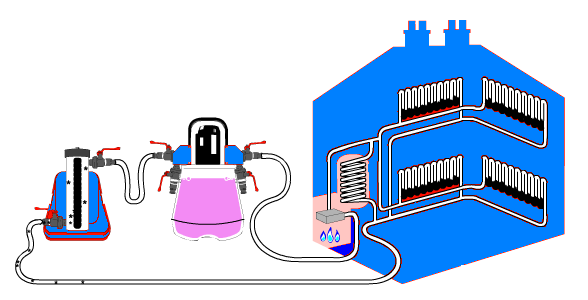

Для того, чтобы эффективность котла повышалась, необходимо перед его установкой промыть систему отопления спецсредствами
Для того, чтобы эффективность котла повышалась, необходимо перед его установкой промыть систему отопления спецсредствами
Питание должно быть автономное, так как при включении происходит большой скачек напряжения. Всегда требуется следить за уровнем соли, это поможет избежать электродугового пробоя.

В магазинах продаются различные размеры водонагревателей. В среднем их длина достигает 550 мм, а диаметр – 300 мм. Мощность варьируется от 3 кВт до 60 кВт. Разделяют однофазные котлы, подходящие для домов, и трехфазные, которые применяются для отопления промышленных объектов. Самый оптимальный уровень энергопотребления наступает при температуре 70-75 градусов по Цельсию. При температуре 75°С энергопотребление становится приемлемым.

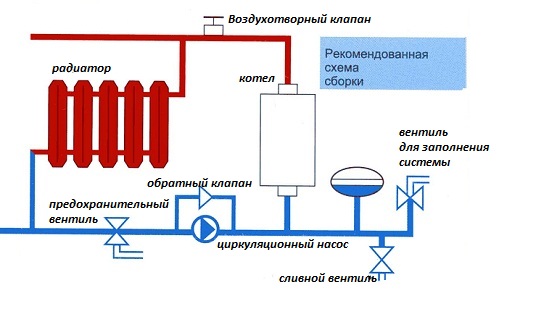

Схема стандартного подключения электродного котла
Схема стандартного подключения электродного котла

Принцип действия

Современные электродные котлы отопления очень легко управляются за счет наличия автоматической системы. Она защищает прибор от скачков напряжения. В дорогих аппаратах иногда предусмотрена возможность дистанционного управления через Интернет. Это позволяет снизить энергопотребление до оптимального уровня.

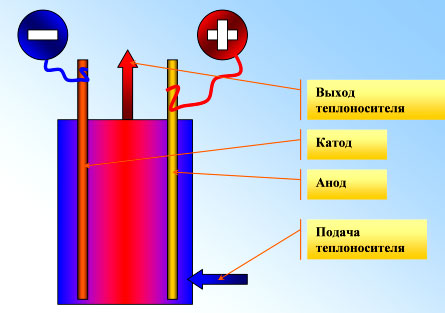

Схема устройства и принцип действия электродного электрического котла
Схема устройства и принцип действия электродного электрического котла

Существуют закрытые и открытые виды теплонагревателей. Это разделение основано на принципе распространения теплоносителя в системе. В закрытых системах предусмотрен дополнительный бак, а также насос. В открытых движение теплоносителя происходит под воздействием природной циркуляции, далее он проходит в радиатор, отдает тепло и начинает круг заново.

Преимущества электродных котлов:

  1. высокий уровень КПД (около 97-98%);

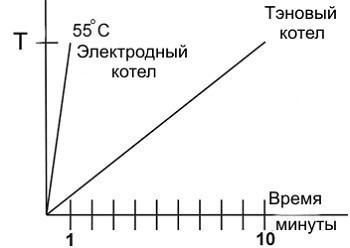

    График сравнения КПД электродного и ТЭНового котла
    График сравнения КПД электродного и ТЭНового котла
  2. безопасная конструкция, исключающая пожар. При какой-то поломке электродный котел просто отключится, так как произойдет замыкание электрической цепи;
  3. высокая скорость достижения рабочих температур и быстрое остывание;
  4. небольшие габариты позволяют размещать его в домах и сократить его стоимость;
  5. электродные котлы не подвержены перепадам напряжения.
  6. возможность управления системой через сеть Интернет;
  7. автономный режим отопления;
  8. низкий уровень шума.

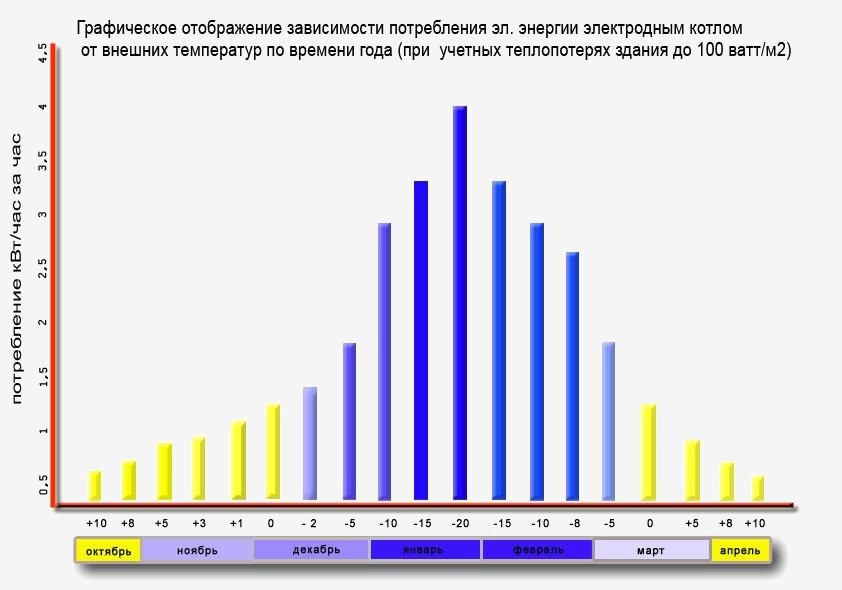

График потребления электроэнергии электродным котлом и сезонные колебания температур
График потребления электроэнергии электродным котлом и сезонные колебания температур

Электродный котел своими руками

Так как конструкция теплонагревателя довольно проста, то хорошо изучив его устройства вы можете с легкостью создать его своими руками. Работа совсем несложная. Но вы должны четко следовать инструкциям и не нарушать технологию.

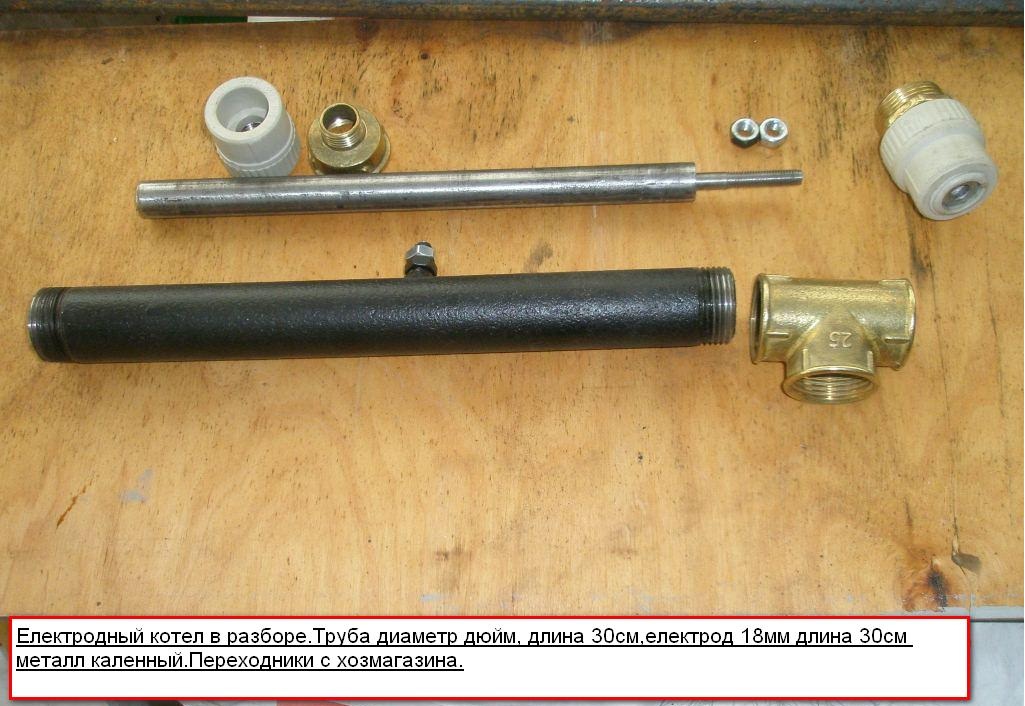

Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный
Для сборки ионного котла своими руками необходимы: труба, электрод, металл каленный

Перед тем, как приступить к сборке, вы должны подготовить все необходимое:

  • труба из стали, диаметром 100 мм и длиной 3-4 м;
  • электрод;
  • крепление;
  • сварочный аппарат.

Есть определенный алгоритм, чтобы создать электродный котел своими руками:

  1. Вы должны создать схему отопительной системы, найти нужные чертежи. Для дома обычно используют одноконтурную или двухконтурную схему. Первая обеспечит только отопление, вторая – отоплением и горячей водой.
  2. Необходимо заземлить устройство для снятия статического электричества. Далее идет процесс установки;
  3. Обеспечьте необходимую циркуляцию жидкости, повысив ее температуру нагрева;
  4. Важно использовать только качественные материалы радиаторов, которые хорошо контактируют с водой.

Процесс создания

Вам требуется приварить «стакан» к концу трубы. С противоположной стороны нужно встроить электрод, который будет доставать до дна «стакана». Перед установкой электрода вы должны залить не менее литра воды. Далее завариваем трубу со всех сторон.

После этого вы должны прикрепить аппарат к стене. Нужен небольшой уклон для лучшего заземления. Следующим шагом будет подача фазы на электрод и включение напряжения в 220 вольт. Для регулирования мощности используйте манометр. Его нужно подключить к схеме. Самодельное устройство способно нагреться до 115-120 градусов.

Принцип работы

Жидкость, которую вы налили в «стакан» начинает кипеть и пар поднимается по трубе вверх, отдавая тепло. В процессе этого образуется вода, которая стекает обратно и процесс повторяется. Такое отопление является очень экономичным и позволяет обогревать большие территории. Если вам необходима более высокая температура, то вы можете установить несколько таких аппаратов. На установку не требуется специального разрешения.

При установке вы должны позаботиться о теплоизоляции помещения и соблюдать технику безопасности.
