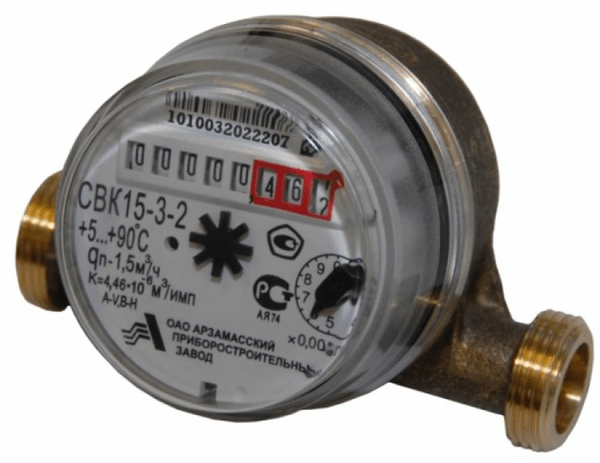

счетчик воды свк 15 3 2 арзамасАрзамаский завод, выпускавший авиационное оборудование, предлагает приборы и комплексы для измерения расхода воды и газа. Одним из изделий является счетчик воды крыльчатый с антибактериальными свойствами. Счетчик воды СВ 15 – это прибор для учета расхода горячего или холодного водоснабжения. Более распространенное его название – счетчик воды сокращенно СВК. Бренд Арзамас является подтверждением точности измерения и надежности в эксплуатации водомеров сходящих с конвейера завода некогда авиационного и космического приборостроения.

Что значит антибактериальные свойства

Главное отличие этого прибора от подобных моделей в том, что его крыльчатка покрыта антибактериальным веществом. При работе крыльчатка вращается и в процессе этого происходит обогащение воды, протыкаемой через счетчик, ионами серебра. Отличительным является еще и улучшенный сеточный механизм. Разработать его стало возможным после анализа накопленного производственного опыта и эксплуатации.

Обозначение прибора

СВК – это буквенный шифр. Который обозначает С – счетчик, В – воды, К – крыльчатый. Следующие далее цифры указывают на диаметр входного и выходного штуцера. Следующая цифра обозначает какой расход максимальный в м³ у этого счетчика. Следующая цифра – это вариант исполнения.

  • 1 – это обозначает, что имеется импульсный выход,
  • 2 – указывает, что счетный механизм восьмиразрядный,
  • 3 – указывает, что габаритный размер равен 80 мм,
  • 4 – обозначает наличие обратного клапана,
  • 5 – наличие вариантов 3 и 4.

Эксплуатация

Перед эксплуатацией с прибором проводят мероприятия:

  • Делают кратковременно пуск воды, чтобы удалить воздух.
  • Проверяют герметичность соединения.
  • Испытывают давлением, не превышающим значение 1,0 Мпа.

Важное требование в том, что устанавливать счетчик в новую водопроводную линию или в систему после ремонта, необходимо по истечении 2-3 недельного срока эксплуатации водопровода. Делается это во избежание засорения механизма и выхода из строя прибора. Как правило, при установке водомера, на входе и выходе предусматривают наличие шаровых кранов. Это позволяет при демонтаже счетчика не перекрывать подачу в центральный водопровод. Так же шаровой кран, расположенный до счетчика, можно использовать как регулировочный, для подачи воды.

Во время эксплуатации СВК необходимо соблюдать некоторые правила:

  • Обязательно провести монтаж согласно требований ввода в эксплуатацию.
  • Расходомер применять для работы при расходе воды не менее и не более установленного паспортного значения.
  • Количество воды проходящее в сутки не должно превышать значения заявленное в паспорте с учетом конкретной модели.
  • Трубопровод не должен подвергаться гидроударам и вибрации превышающей указанной в паспорте.
  • Запрещено использовать прибор, если температура воды превышает допустимое значение.
  • Измерительная камера обязательно должна быть заполнена полностью водой.
  • В местах затопления водомерных узлов эксплуатировать СВК запрещается.

Устройство

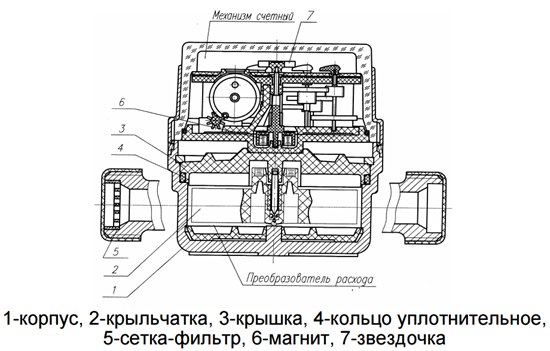

счетчик воды свк 15-3-2 устройство

В состав водомера входит преобразователь и счетный механизм. Корпус преобразователя — 1 , содержит в себе крыльчатку с магнитом – 2. Крышка – 3 закрывает преобразователь через уплотнительное кольцо – 4. Защитная сетка-фильтр – 5, расположена во входном патрубке. Счетный механизм состоит из масштабирующего редуктора, стрелочного и барабанного указателя расхода воды. Ведомая муфта осуществляет связь редуктора и счетного механизма посредством магнитов – 6.

Принцип действия

Проходящая через защитную сетку вода, поступает в измерительную камеру. Это приводит в движение муфту от вращающейся крыльчатки. Объём воды, прошедшей через корпус счетчика пропорционален количеству оборотов крыльчатки. Стрелка имеет магнит, замыкающий контакты геркона, посредством которого осуществляется передача электрического импульса с частотой пропорциональной измеренному объёму. Для фиксирования импульса прибором, геркон включается во входную цепь счетчика импульсов.

Поверка

Межповерочный интервал арзамаского измерителя расхода для горячей воды – 4 года, а для холодной воды – 6 лет.

Защита

Водомер надежно защищен от манипуляций с показаниями антимагнитной системой. Арзамас – это всегда надежно и качественно!
